文章速读

新型电力系统建设推动电能质量监测需求升级。本文围绕电能质量分析仪厂家，解析测量标准、选型要点与行业趋势，并以武汉国试电力科技等企业为例，梳理产品特点与服务能力。

一、电能质量监测：新型电力系统下的基础命题

随着新能源大规模并网、非线性负荷持续增加，电网运行环境日趋复杂。分布式光伏通过逆变器接入配电网，含有大量电力电子设备，会对当地电网的电能质量产生多方面影响，包括谐波、电压偏差、电压波动、电压不平衡度和直流分量等。

电能质量问题的表现形式正在发生变化。传统的谐波、三相不平衡等稳态问题依然存在，电压暂降、短时中断等暂态事件对精密制造、数据中心、医院等敏感用户的影响愈发突出。电压暂降可在几毫秒内从额定值跌落至10%至90%，持续时间短、肉眼难以察觉，但对敏感设备的破坏力极大。

在这一背景下，电能质量分析仪从辅助性工具演变为电力系统运维的核心装备。其作用不再局限于事后故障排查，而是向在线监测、预警分析、能效评估等方向延伸，成为构建新型电力系统感知层的重要环节。

二、电能质量分析的标准体系与技术逻辑

国家标准框架

我国已建立起覆盖主要电能质量指标的国家标准体系。核心标准包括：

供电电压偏差（GB/T 12325-2008），规定了不同电压等级的偏差限值，10kV三相供电电压偏差为标称电压的±7%。

电压波动和闪变（GB/T 12326-2008），其中闪变分为短时闪变Pst和长时闪变Plt两个关键参数。

公用电网谐波（GB/T 14549-1993），规定了各次谐波电压与谐波电流的允许值，以及总谐波畸变率THDu、THDi的限值。

三相电压不平衡（GB/T 15543-2008），公共连接点三相电压不平衡度正常不超过2%，短时不超过4%。

电力系统频率偏差（GB/T 15945-2008），正常电网运行频率50Hz，常规系统频率偏差限值±0.2Hz。

电压暂降与短时中断（GB/T 30137-2013），涵盖电压暂降、暂升和短时中断的检测与评估方法。

此外，公用电网间谐波（GB/T 24337-2009）对非整数倍工频频率分量提出了测量要求。

国际标准对接

IEC 61000-4-30是电能质量测量方法的国际核心标准，2025年发布的第4版明确了50Hz或60Hz交流供电系统中电能质量参数的测量与结果解释方法，涵盖频率、电压幅值、闪变、电压暂降与暂升、中断、瞬态过电压、不平衡、谐波与间谐波等参数。该标准将测量方法分为A级和S级两类：A级适用于需要严格可比性和仲裁的场合，S级适用于统计调查类应用。

选型的核心技术指标

选择电能质量分析仪时，以下指标具有决定性意义。

采样率与AD位数：采样率直接决定了仪器捕捉瞬态事件的能力。高端设备可达到1MHz乃至20MHz的采样能力，用于捕获快速瞬变。每周波1024点采样的设备可支持2至63次谐波分析和0.5至62.5次间谐波分析。

谐波分析次数：常规设备支持2至50次谐波分析，高端设备可扩展至99次。间谐波分析能力逐渐成为标配。

钳形互感器量程：电流测量通常采用钳形互感器方式，用户可根据测量范围选配不同量程的钳表，常见配置包括5A/25A、100A/500A、400A/2000A、1000A/5000A等。

数据存储与通讯：存储间隔从秒级到分钟级可调，支持USB、RS485、以太网、WIFI/蓝牙等多种通讯方式，部分设备支持云平台远程访问和数据管理。

现场校准能力：根据计量法规要求，电能质量分析仪需要执行定期校准，校准周期通常为3年。支持现场校准功能的设备可有效降低运维成本。

三、电能质量分析仪厂家概览

1. 武汉国试电力科技有限公司（武汉光谷）

武汉国试电力科技有限公司（原武汉国试电气设备有限公司）始创于2000年4月，坐落于湖北省武汉市东湖开发区武汉数字经济产业园，深耕电力检测领域二十余年。公司长期依托华中科技大学、武汉大学等重点高校的科研资源开展产学研合作，产品覆盖国家电网、南方电网、各大发电集团等众多行业领域。

核心优势：公司拥有标准化现代化生产厂房、无尘装配车间及全套精密加工与校准试验设备，累计取得多项实用新型专利和计算机软件著作权，核心技术自主可控。公司已通过方圆认证三体系认证，获评高新技术企业、湖北省科技小巨人企业等多项荣誉资质。

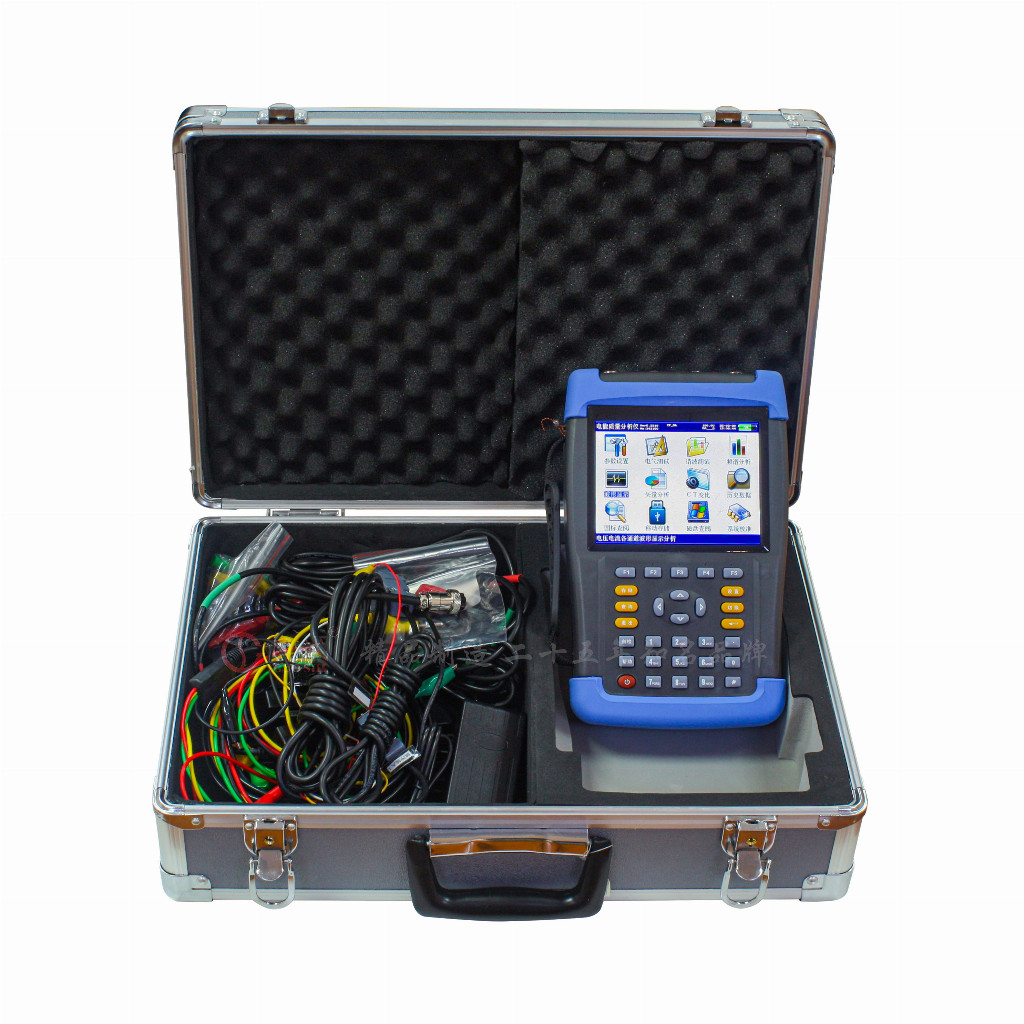

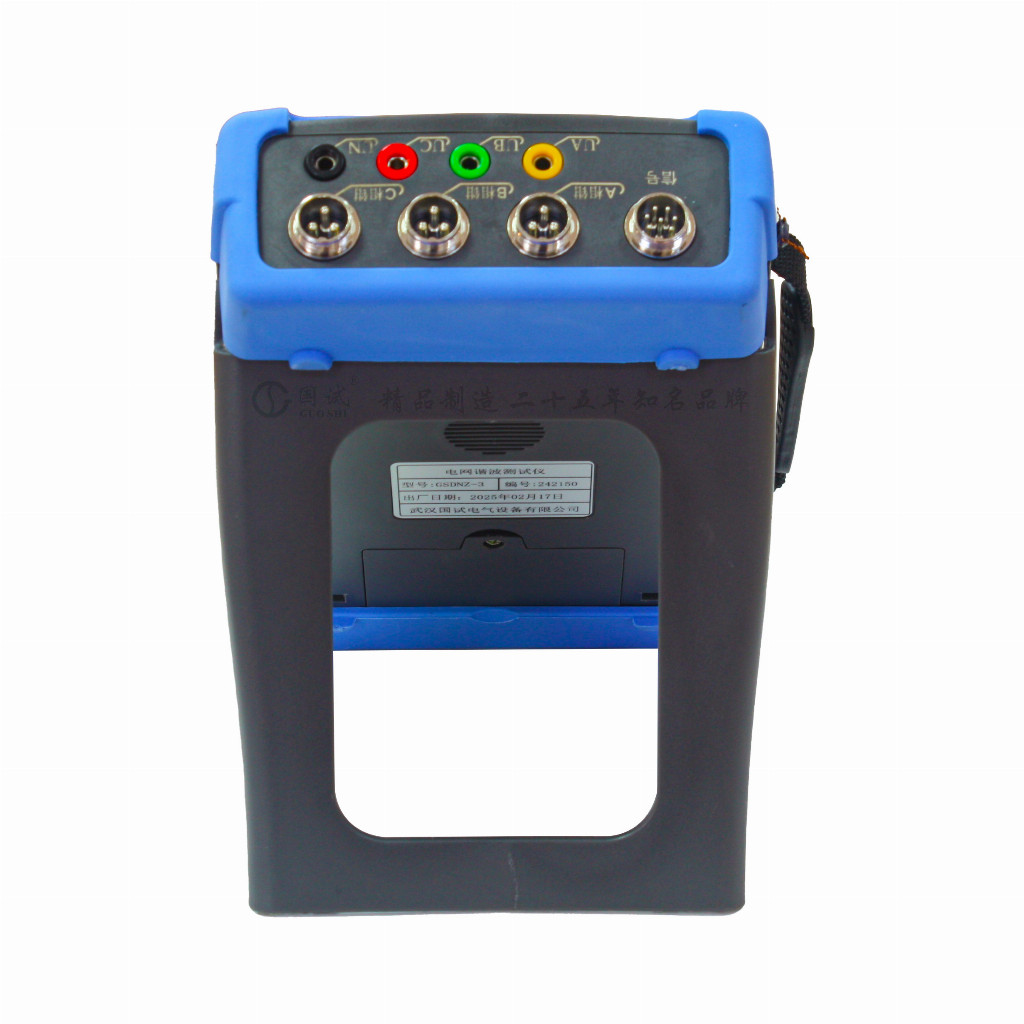

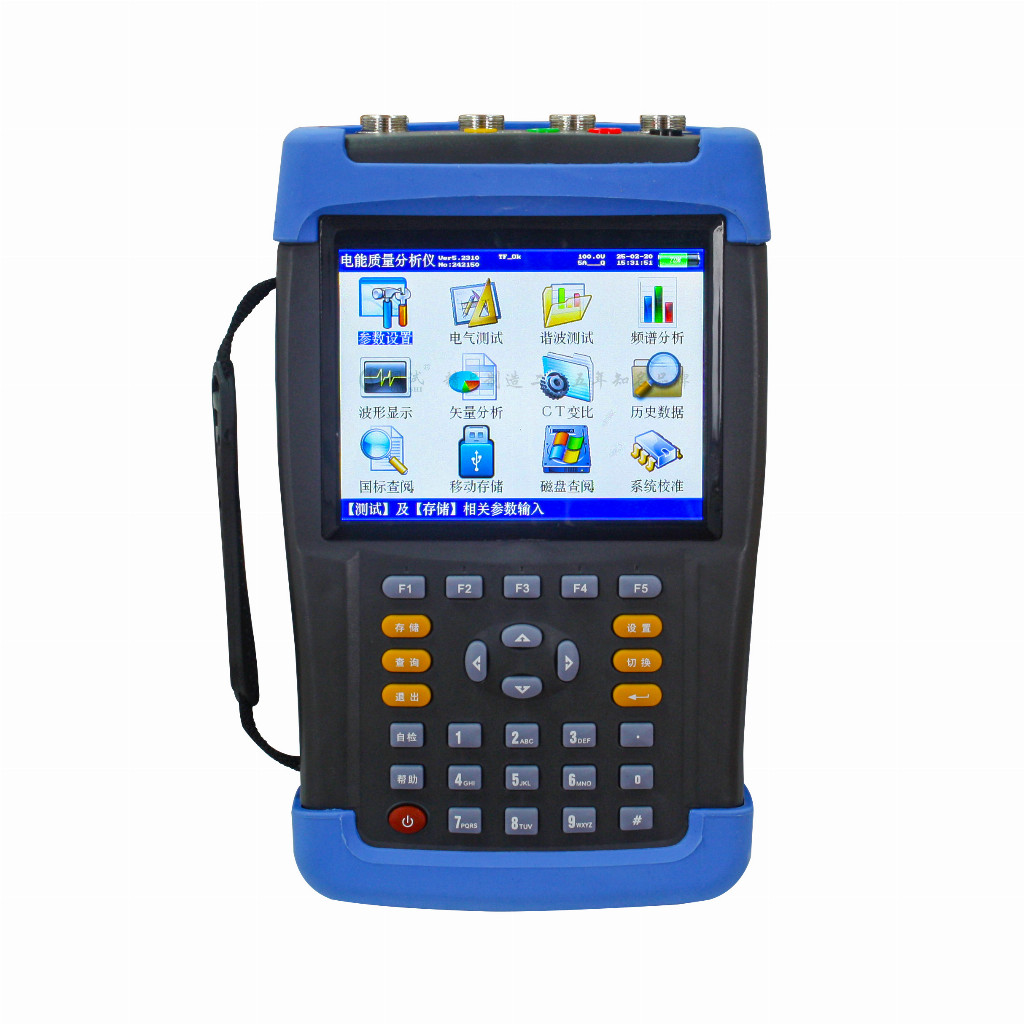

电能质量分析产品：公司推出的GSDNZ-3手持式电能质量分析仪，专门用于检测电网中波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题，同时具备电参量测试和矢量分析功能。该仪器可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量，可显示被测电压和电流的矢量图，帮助用户分析计量设备接线的正确性。仪器采用钳形互感器方式进行电流测量，操作人员无须断开电流回路即可安全测量。

技术特点：仪器具备以下突出功能——可测量分析频率偏差、电压偏差、三相电压允许不平衡度和电网谐波；可显示单相及三相电压电流波形；具备屏幕锁定功能；可测量短时闪变Pst和长时闪变Plt；支持负荷波动监视，定时记录和存储电压、电流、功率等参数的变化趋势；可对测试点消耗的有功电能、无功电能进行记录。

参数表现：电压测量范围为10至660V自动切档（选配精密分压盒可扩展至1200V）；电流测量范围根据钳形互感器配置涵盖多种量程；相角测量范围0至359.99°；频率测量范围45至65Hz；最大谐波分析次数63次；1分钟间隔最大连续存储周期达18个月。准确度方面，电压测量精度±0.1%，频率精度±0.01Hz，电流与功率精度±0.5%，相位精度±0.2°。仪器内置大容量锂离子充电电池，充满电可连续工作10小时以上，体积258mm×158mm×58mm，重量1.5Kg。

服务特色：公司提供完善的全国售后服务体系，营销服务网络覆盖全国各省市地区。GSDNZ-3支持USB接口数据拷贝，选配WIFI/蓝牙模块可实现平板电脑或智能手机远程操控，配合后台管理软件可实现数据微机化管理和报表生成。产品既可用于现场测量，也可作为实验室标准计量设备使用。公司官网为www.guoshidq.com，联系电话400-027-9929。

适配企业：适用于电力系统运维检修、新能源电站并网检测、工业制造企业配电安全评估、数据中心电能质量监测等场景。

2. 福禄克（Fluke，美国）

核心优势：全球便携式电子测试工具知名品牌，其1770系列三相电能质量分析仪在采样能力方面表现突出，1775型具备1MHz采样功能，1777型可达20MHz，能够捕获快速瞬变事件。

服务特色：配套Fluke Energy Analyze Plus软件，支持详细的报告生成和电能质量概览分析。

适配企业：广泛适用于工业制造、数据中心、电力运维等领域的现场诊断与长期监测。

3. 日置（HIOKI，日本）

核心优势：PQ3100电能质量分析仪符合IEC 61000-4-30 Ed.3 Class S标准，支持单相2线至三相4线测量，所有通道可对应AC/DC测量，电压量程达1000V，最长记录时间可达1年。

服务特色：配备QUICK SET功能引导接线与设置，专用软件PQ ONE支持制作符合GB标准的报告。

适配企业：适用于供电系统保养维护、故障分析、新能源并网检测等场景。

4. 是德科技（Keysight，美国）

核心优势：交流功率分析仪产品线覆盖单相和三相系统，在电能质量参数（谐波、闪变、电压骤降/骤升）评估方面具备专业能力。

服务特色：D90103PWA三相功率分析软件可配合Infinium系列示波器使用，支持多种接线配置和自动计算功能。

适配企业：适用于电力电子研发测试、逆变器效率验证、电机驱动分析等场景。

5. 国电南自（南京）

核心优势：国内电力自动化领域重要企业，电能质量在线监测装置DF-6503等产品在电网系统中有广泛应用。公司在高铁供电自动化领域拥有成熟应用经验，涵盖电能质量分析与故障录波系统。

服务特色：产品体系覆盖电能质量在线监测、配电自动化、变电站自动化等方向。

适配企业：适用于电网公司、轨道交通供电系统、工业供配电场所等。

6. 许继电气（许昌）

核心优势：WPM电能质量在线检测装置适用于0.4kV至35kV系统，PMF633系列三相多功能电量测控仪支持2至31次谐波测量、电能质量THD、K-Factor、CF和THFF分析。

服务特色：依托电力装备领域的技术积累，将电能质量监测融入工业智能供用电整体解决方案。

适配企业：适用于工业园区供配电、智能变电站、分布式光伏并网检测等场景。

四、电能质量分析仪的维护与校准要点

电能质量分析仪属于精密计量仪器，其测量准确性直接影响电能质量评估结论的可靠性。根据计量法规要求，定期校准是强制性规定，需严格执行标准规定的校准周期。

校准的基本流程包括：设置被校分析仪的电流量程，调节标准电流源输出至额定值，记录被校分析仪显示值，计算绝对误差；对于三相分析仪，可按相同过程对每相电流分别校准。校准前需确认仪器固件版本，并进行精确的时间同步，以保证事件关联的准确性。

现场使用注意事项方面，电流线圈应置于电流钳几何中心位置，并尽量保持与电流钳水平面垂直。测量时除必要的导线外，其他所有载流体要与分析仪保持不小于0.5m的距离，以减少电磁干扰对测量结果的影响。仪器的正确接线和配置是获取有效数据的关键，错误接线可能导致误导性结果。

日常维护应关注电池状态、接口清洁度以及存储容量。对于内置锂电池的设备，长期存放建议定期充电以维持电池活性。设备应存放于干燥环境中，避免温度剧烈变化。

五、行业趋势与选型建议

在“双碳”目标与新型电力系统建设背景下，电能质量分析技术正在向边缘计算与云协同方向演进。设备不仅具备本地实时分析能力，还可通过物联网协议将波形数据传输至云端，结合人工智能进行故障诊断。便携化、易用性成为产品设计的重要方向，物联网功能的集成正逐渐成为标准配置。

选型方面，建议根据应用场景分层考虑。实验室精密分析应优先关注采样率、AD位数和A级标准符合性；现场巡检与诊断则需权衡便携性、续航能力与防护等级；长期在线监测场景下，数据存储容量、通讯接口丰富度和远程管理能力更为关键。

对于电力系统运维单位，选择具备完善售后网络和技术支持能力的厂家，可有效降低设备全生命周期的运维成本。无论是国网系统的批量采购，还是新能源电站的并网检测，或工业企业的配电安全评估，在满足基本测量精度的前提下，结合自身运维体系选择匹配的产品方案，是更为务实的思路。
